Elektrothermografie

Was ist Elektrothermografie?

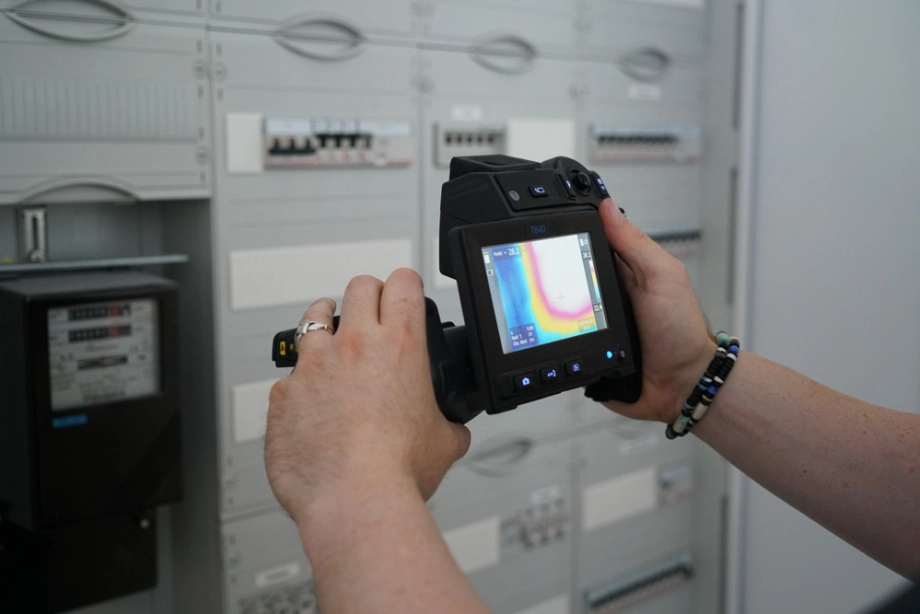

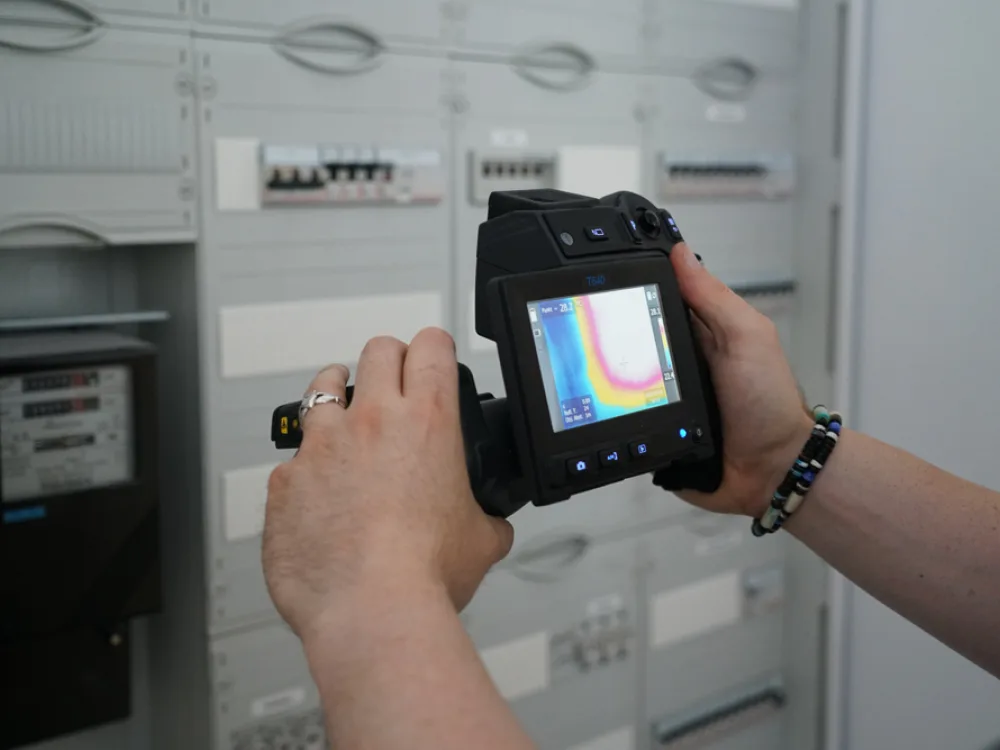

Die Elektrothermografie ist ein berührungsloses Messverfahren zur Überprüfung elektrischer Anlagen.

Dabei werden mit einer Wärmebildkamera:

• Temperaturunterschiede sichtbar gemacht
• Auffällige Bauteile identifiziert
• potenzielle Fehlerquellen erkannt

Typische Einsatzbereiche:

• Schaltschränke
• Verteilungen
• elektrische Anlagen
• Maschinenanschlüsse

Warum ist Elektrothermografie wichtig?

Viele elektrische Defekte kündigen sich durch erhöhte Temperaturen an.

Typische Ursachen:

• lose oder fehlerhafte Kontakte
• Überlastungen
• ungleichmäßige Stromverteilung
• Materialermüdung

Ohne regelmäßige Kontrolle bleiben diese Probleme oft unentdeckt – mit erheblichen Folgen:

• ungeplante Anlagenstillstände
• Produktionsausfälle
• Brandrisiken
• hohe Reparaturkosten

Elektrothermografie ermöglicht es, diese Risiken frühzeitig und gezielt zu erkennen.

Anwendungsbereiche der Elektrothermografie

Die Elektrothermografie ist eine vielseitige Technik, die in verschiedenen Bereichen der Elektrotechnik und industriellen Instandhaltung Anwendung findet. Ihre Fähigkeit zur Erkennung thermischer Abweichungen in elektrischen Anlagen macht sie zu einem unverzichtbaren Werkzeug in zahlreichen Anwendungsgebieten. Hier sind einige der wichtigsten Anwendungsbereiche der Elektrothermografie:

• Elektrische Anlagen und Schaltschränke:
  Die Elektrothermografie wird häufig eingesetzt, um elektrische Anlagen und Schaltschränke zu überwachen. Dies ermöglicht die frühzeitige Erkennung von Überhitzung und anderen Problemen, die die elektrische Betriebssicherheit gefährden könnten.

• Motoren und Generatoren:
  Elektrische Motoren und Generatoren sind wesentliche Komponenten in vielen Industrieanlagen. Die Elektrothermografie kann dazu beitragen, Verschleiß und Defekte frühzeitig zu identifizieren, was teure Ausfallzeiten minimiert.

• Transformatoren:
  Transformatoren sind von entscheidender Bedeutung für die Stromversorgung. Die Elektrothermografie ermöglicht eine kontinuierliche Überwachung, um mögliche Überhitzung oder Isolationsprobleme frühzeitig zu erkennen.

• Elektrische Verbindungen und Leitungen:
  Lockerungen oder Korrosion in elektrischen Verbindungen können zu erhöhtem Widerstand und somit zu Wärmeentwicklung führen. Die Elektrothermografie hilft, diese Probleme zu identifizieren, bevor sie zu ernsthaften Störungen führen.

• Brandschutz und Sicherheit:
  Die Elektrothermografie ist ein wichtiger Bestandteil des Brandschutzes. Sie hilft dabei, potenzielle Brandquellen frühzeitig zu erkennen und Maßnahmen zur Brandverhütung zu ergreifen.

• Qualitätskontrolle und Prüfung:
  In der Fertigungsindustrie wird die Elektrothermografie zur Qualitätskontrolle und Prüfung von Produkten verwendet, um sicherzustellen, dass sie den erforderlichen Standards entsprechen.

• Instandhaltung und Wartung:
  Die präventive Instandhaltung ist ein wichtiger Einsatzbereich der Elektrothermografie. Durch die rechtzeitige Erkennung von Problemen kann die Wartung effizienter geplant und teure Ausfallzeiten vermieden werden.

Die Elektrothermografie bietet in diesen Anwendungsbereichen zahlreiche Vorteile, darunter die Steigerung der Anlagenverfügbarkeit, die Verbesserung der Arbeitssicherheit und die Vermeidung von kostspieligen Schäden.

Ziele und Vorteile der Elektrothermografie

Die Elektrothermografie ist nicht nur eine innovative Technik, sondern auch ein mächtiges Werkzeug mit klaren Zielen und zahlreichen Vorteilen in verschiedenen Anwendungsbereichen der Elektrotechnik. Hier werfen wir einen Blick auf die zentralen Ziele und Vorteile dieser beeindruckenden Technik:

• Früherkennung von Problemen:
  Ein Hauptziel der Elektrothermografie besteht darin, elektrische Probleme frühzeitig zu erkennen, bevor sie zu kostspieligen Störungen oder Sicherheitsrisiken führen. Die Technik ermöglicht die Identifizierung von Überhitzung, Widerstandsproblemen und lockeren Verbindungen.

• Präventive Instandhaltung:
  Die Elektrothermografie unterstützt die präventive Instandhaltung, indem sie dazu beiträgt, den Zustand elektrischer Anlagen kontinuierlich zu überwachen. Dies ermöglicht die Planung von Wartungsmaßnahmen zur Vermeidung von Ausfallzeiten.

• Verbesserte Arbeitssicherheit:
  Ein weiteres Ziel besteht darin, die Arbeitssicherheit zu erhöhen. Durch die Identifizierung von potenziellen Gefahrenquellen und die rechtzeitige Behebung von Problemen werden Unfälle und Brände vermieden.

Vorteile der Elektrothermografie:

• Anlagenverfügbarkeit steigern:
  Die Elektrothermografie trägt wesentlich zur Erhöhung der Anlagenverfügbarkeit bei, da sie ungeplante Ausfallzeiten minimiert und die Lebensdauer elektrischer Komponenten verlängert.

• Kosteneffizienz:
  Durch die frühzeitige Identifizierung von Problemen können teure Reparaturen vermieden und Instandhaltungskosten gesenkt werden. Dies führt zu erheblichen Kosteneinsparungen.

• Energieeffizienz optimieren:
  Die Elektrothermografie hilft, Energieeffizienzprobleme aufzudecken, indem sie Überlastungen und Wärmeverluste erkennt. Dies führt zu einer besseren Energieausnutzung und niedrigeren Betriebskosten.

• Brandprävention:
  Die Technik spielt eine entscheidende Rolle bei der Prävention von Bränden in elektrischen Anlagen. Die frühzeitige Erkennung von Überhitzung und anderen Gefahren minimiert das Risiko von Bränden.

• Konformität mit Vorschriften:
  Die Elektrothermografie hilft Unternehmen, die geltenden Vorschriften und Standards, wie die Elektrothermografie VdS, einzuhalten und damit rechtlichen Anforderungen zu genügen.

Die Ziele und Vorteile der Elektrothermografie machen diese Technik zu einem unverzichtbaren Instrument in der Elektrotechnik und industriellen Instandhaltung.

Durchführung von Elektrothermografie

Die Durchführung von Elektrothermografie ist ein entscheidender Schritt, um die Vorteile dieser Technik in der Elektrotechnik und industriellen Instandhaltung optimal zu nutzen. Die präzise Umsetzung dieses Verfahrens ist unerlässlich, um zuverlässige Ergebnisse zu erzielen. Hier erfahren Sie, was bei der Durchführung der Elektrothermografie zu beachten ist.

Vorbereitung:
Bevor die eigentliche Thermografie beginnt, ist eine sorgfältige Vorbereitung erforderlich. Dies beinhaltet die Identifizierung der zu prüfenden elektrischen Anlagen und Komponenten sowie die Festlegung der Testparameter.

Ausrüstung:
Die Auswahl der richtigen Wärmebildkamera ist von großer Bedeutung. Sie sollte über die erforderliche Auflösung und Empfindlichkeit verfügen, um genaue Ergebnisse zu liefern. Zudem sollte die Kamera kalibriert sein, um korrekte Temperaturmessungen sicherzustellen.

Messdurchführung:
Bei der eigentlichen Durchführung der Elektrothermografie werden die ausgewählten Anlagen und Komponenten mithilfe der Wärmebildkamera thermografisch untersucht. Hierbei werden Temperaturunterschiede und thermische Anomalien erfasst und in Echtzeit aufgezeichnet.

Messpunktauswahl:
Die Wahl der richtigen Messpunkte ist entscheidend. Diese sollten repräsentativ für die zu überwachenden Bereiche sein und die potenziellen Problemstellen abdecken. Dies erfordert oft eine sorgfältige Planung im Voraus.

Datenanalyse:
Die aufgezeichneten thermografischen Bilder müssen analysiert werden. Hierbei werden Temperaturwerte und Abweichungen bewertet. Typische Probleme sind Überhitzung, Widerstandsprobleme und lockere Verbindungen.

Priorisierung und Maßnahmen:
Nach der Analyse der Ergebnisse sollten Prioritäten festgelegt werden. Dies ermöglicht es, Instandhaltungsmaßnahmen zu planen und Probleme in der Reihenfolge ihrer Dringlichkeit anzugehen.

Die Durchführung von Elektrothermografie erfordert sowohl technische Kompetenz als auch Sorgfalt bei der Datenerfassung und -interpretation. Fehler bei der Durchführung können zu ungenauen Ergebnissen führen und die Effektivität der Technik beeinträchtigen.

Es ist wichtig zu beachten, dass die Elektrothermografie Pflicht in sicherheitsrelevanten Betriebsbereichen sein kann. Die Einhaltung von Vorschriften, wie Elektrothermografie VdS, ist entscheidend, um sicherzustellen, dass die Prüfung korrekt und zuverlässig durchgeführt wird.

Durchführung mit MPS Elektrotechnik GmbH

Die Durchführung der Elektrothermografie mit der MPS ist eine spezialisierte Dienstleistung, die darauf abzielt, elektrische Anlagen und Komponenten auf höchstem Niveau zu überwachen und zu bewerten. MPS, Ihr Partner für Elektrothermografie, bietet qualitativ hochwertige Lösungen in diesem Bereich. Nachfolgend finden Sie eine kurze Übersicht über die wesentlichen Aspekte dieser Dienstleistung.

Expertise und Erfahrung:
MPS verfügt über umfangreiche Expertise und jahrelange Erfahrung in der Elektrothermografie. Dies gewährleistet, dass die Durchführung der thermografischen Untersuchung auf höchstem Niveau erfolgt.

Modernste Ausrüstung:
Für präzise Ergebnisse ist die richtige Ausrüstung entscheidend. MPS verwendet modernste Wärmebildkameras und Kalibrierungstechniken, um genaue Temperaturmessungen sicherzustellen.

Ganzheitlicher Ansatz:
Die Elektrothermografie mit MPS umfasst die sorgfältige Planung, Messdurchführung und Datenanalyse. Dieser ganzheitliche Ansatz gewährleistet, dass potenzielle Probleme frühzeitig erkannt werden.

Individuelle Lösungen:
MPS entwickelt individuelle Lösungen, die den spezifischen Anforderungen Ihres Unternehmens gerecht werden. Dies gewährleistet die optimale Überwachung Ihrer elektrischen Anlagen.

Einhaltung von Standards:
Die Elektrothermografie erfolgt in Übereinstimmung mit den geltenden Nomen und Standards, einschließlich der Elektrothermografie VdS, um sicherzustellen, dass die Prüfung den rechtlichen Anforderungen entspricht.

Die Durchführung der Elektrothermografie mit MPS ermöglicht es Unternehmen, von den zahlreichen Vorteilen dieser Technik zu profitieren, darunter die Steigerung der Anlagenverfügbarkeit, Kosteneinsparungen und eine erhöhte Arbeitssicherheit.

Gesetzliche Einordnung

Die Elektrothermografie ist keine explizit vorgeschriebene Einzelmaßnahme, ergibt sich jedoch indirekt aus den Anforderungen an den sicheren Betrieb von Anlagen:

• Arbeitsschutzgesetz (ArbSchG)
• Betriebssicherheitsverordnung (BetrSichV)
• DGUV Vorschriften

Unternehmen sind verpflichtet, Gefährdungen frühzeitig zu erkennen und geeignete Maßnahmen zu ergreifen.

 Elektrothermografie ist dabei ein anerkanntes Verfahren zur vorbeugenden Instandhaltung und Risikominimierung.

Normen und Standards für die Elektrothermografie

Die Elektrothermografie ist von großer Bedeutung für die Elektrotechnik und industrielle Instandhaltung. Um die Qualität und Zuverlässigkeit dieser Technik sicherzustellen, gibt es Nomen und Standards, die in verschiedenen Anwendungen und Regionen gelten. Diese Vorschriften sind entscheidend, um sicherzustellen, dass die Elektrothermografie effektiv und rechtlich konform durchgeführt wird.

Elektrothermografie VdS:
Die Elektrothermografie VdS ist eine anerkannte Richtlinie in Deutschland, die die Anforderungen an die thermografische Untersuchung elektrischer Anlagen festlegt. Diese Standards helfen Unternehmen, die erforderlichen Maßnahmen zur Vorbeugung von Bränden und zur Sicherstellung der elektrischen Betriebssicherheit zu treffen.

Elektrothermografie Pflicht:
In einigen Bereichen und Anwendungen kann die Elektrothermografie Pflicht sein, um die Einhaltung gesetzlicher Vorschriften und Sicherheitsstandards sicherzustellen. Die Pflicht zur Elektrothermografie ist eng mit dem Schutz von Menschen, Eigentum und Betrieben verbunden.

Internationale Normen:
Neben regionalen Standards existieren internationale Normen, die die Elektrothermografie in verschiedenen Ländern leiten. Diese Normen legen Anforderungen und Verfahren fest, um die Qualität und Zuverlässigkeit der thermografischen Untersuchung sicherzustellen.

Qualitätssicherung:
Die Einhaltung von Nomen und Standards in der Elektrothermografie ist Teil der Qualitätssicherung. Sie gewährleistet, dass die Prüfungen korrekt durchgeführt und die Ergebnisse zuverlässig interpretiert werden.

Die Berücksichtigung dieser Nomen und Standards ist entscheidend, um die volle Wirkung und die Vorteile der Elektrothermografie zu nutzen. Sie hilft, potenzielle Risiken zu minimieren und trägt dazu bei, die Sicherheit von Anlagen, Personen und Betrieben zu gewährleisten.

Wie läuft eine thermografische Prüfung ab?

Eine professionelle Elektrothermografie umfasst:

1. Aufnahme der Wärmebilder

• im laufenden Betrieb
• ohne Eingriff in die Anlage

2. Auswertung

• Identifikation von Auffälligkeiten
• Bewertung der Temperaturabweichungen

3. Dokumentation

• verständlicher Prüfbericht
• klare Handlungsempfehlungen

4. Maßnahmenplanung

• gezielte Behebung von Schwachstellen

Typische Fehler in Unternehmen

In der Praxis wird Elektrothermografie häufig unterschätzt:

• „Unsere Anlage läuft – also ist alles in Ordnung“
• Wartung erfolgt erst bei Störungen
• keine präventiven Prüfmethoden
• fehlende systematische Kontrolle

Das Problem: Viele Schäden entstehen schleichend – und werden erst erkannt, wenn es zu spät ist.

Fazit: Prävention statt Stillstand

Elektrothermografie ist ein wirkungsvolles Instrument, um elektrische Risiken frühzeitig zu erkennen und gezielt zu vermeiden.

Unternehmen profitieren durch:

• höhere Sicherheit
• geringere Ausfallzeiten
• bessere Planbarkeit
