Anlagenprüfung

Was ist eine Anlagenprüfung?

Technische Anlagen bilden das Rückgrat vieler Unternehmen – von elektrischen Installationen über Produktionsanlagen bis hin zu komplexen Versorgungssystemen. Gleichzeitig gehen von ihnen erhebliche Gefährdungen aus, wenn sie nicht regelmäßig geprüft werden.

Fehlerhafte Anlagen können zu:

• Stromunfällen
• Bränden
• Produktionsausfällen
• erheblichen Sachschäden

Unter Anlagenprüfung versteht man die regelmäßige Überprüfung technischer Anlagen auf ihren sicheren Zustand.

Dabei wird bewertet:

• ob die Anlage sicher betrieben werden kann
• ob Schutzmaßnahmen wirksam sind
• ob Mängel oder Abnutzungen vorliegen

Ziel ist es, den sicheren Betrieb bis zur nächsten Prüfung zu gewährleisten.

Welche Anlagen müssen geprüft werden?

Grundsätzlich gilt: Alle Anlagen, von denen Gefährdungen ausgehen können, müssen geprüft werden.

Typische Anlagen im Unternehmen:

Elektrische Anlagen

• Gebäudeinstallationen
• Verteilungen
• Schaltschränke
• Energieversorgungssysteme

Technische Anlagen

• Produktionsanlagen
• Maschinenanlagen
• Fördertechnik

Sicherheitsrelevante Anlagen

• Notstromanlagen
• Brandmeldeanlagen
• sicherheitsrelevante Steuerungen

Besonders kritisch sind Anlagen mit:

• hoher Leistung
• Dauerbetrieb
• sicherheitsrelevanten Funktionen

Gesetzliche Grundlagen

Die Anlagenprüfung basiert auf mehreren Vorschriften:

Betriebssicherheitsverordnung (BetrSichV)

• fordert sichere Bereitstellung und Nutzung
• verlangt regelmäßige Prüfungen

Arbeitsschutzgesetz (ArbSchG)

• verpflichtet zur Organisation von Sicherheit

DGUV Vorschriften

• konkretisieren Anforderungen
• z. B. DGUV Vorschrift 3 für elektrische Anlagen

Technische Normen (z. B. VDE)

• definieren Prüfverfahren
• legen den Stand der Technik fest

Kernaussage: Anlagen dürfen nur betrieben werden, wenn sie sich in einem sicheren Zustand befinden.

Was muss nach VDE 0105-100 geprüft werden?

Die DIN VDE 0105-100 legt klare Vorgaben für die Prüfung elektrischer Anlagen und Betriebsmittel fest. Diese Prüfungen sind von entscheidender Bedeutung, um die Sicherheit, Zuverlässigkeit und Funktionalität elektrischer Anlagen sicherzustellen. Nach dieser Norm müssen verschiedene Aspekte geprüft werden:

• Elektrische Anlagen und Installationen: Dies umfasst die Überprüfung der elektrischen Verkabelung, Schaltschränke, Schutzschalter, Kabel, Steckdosen und andere elektrische Komponenten in einer Anlage. Es wird sichergestellt, dass diese Komponenten den geltenden Normen entsprechen und ordnungsgemäß funktionieren.

• Betriebsmittel: Hierzu gehören elektrische Geräte und Maschinen, die in der Anlage verwendet werden. Diese werden auf Sicherheit und Funktionalität überprüft, um sicherzustellen, dass sie keinen Gefahren darstellen und ordnungsgemäß arbeiten.

• Schutzmaßnahmen: Die DIN VDE 0105-100 verlangt die Überprüfung von Schutzmaßnahmen, wie Schutzleiter, Fehlerstromschutzschalter (RCD), Überspannungsschutz und andere Vorrichtungen, die die Sicherheit von Personen und Anlagen gewährleisten.

• Dokumentation: Neben den physischen Prüfungen legt die Norm auch Wert auf die ordnungsgemäße Dokumentation der Prüfergebnisse. Dies beinhaltet die Erstellung von Prüfprotokollen, in denen die Ergebnisse, festgestellten Mängel und erforderlichen Maßnahmen festgehalten werden.

Anforderungen an die Anlagenprüfung

Die DIN VDE 0105-100 stellt klare Anforderungen an die Prüfung elektrischer Anlagen und Betriebsmittel, um die Sicherheit und Funktionalität zu gewährleisten. Die Einhaltung dieser Anforderungen ist entscheidend, um potenzielle Gefahren zu minimieren und gesetzliche Vorschriften im Bereich der Elektrosicherheit zu erfüllen.

• Regelmäßigkeit: Gemäß der Norm müssen Prüfungen in regelmäßigen Intervallen durchgeführt werden. Die genauen Prüffristen und -intervalle variieren je nach Art der Anlage und sind in der Norm definiert. Diese Regelmäßigkeit gewährleistet, dass mögliche Mängel und Sicherheitsprobleme rechtzeitig erkannt und behoben werden.

• Dokumentation: Die Prüfergebnisse müssen sorgfältig dokumentiert werden. Hierbei werden festgestellte Mängel, erforderliche Maßnahmen und Prüfergebnisse in Prüfprotokollen erfasst. Diese Dokumentation ist wichtig, um nachzuweisen, dass die Prüfungen ordnungsgemäß durchgeführt wurden und um die Nachverfolgbarkeit zu gewährleisten.

• Einhaltung von Normen und Standards: Während der Prüfungen müssen die elektrischen Anlagen und Betriebsmittel den geltenden Normen und Sicherheitsstandards entsprechen. Abweichungen von diesen Standards müssen erkannt und behoben werden, um die Sicherheit zu gewährleisten.

• Qualifikation der Prüfer: Die Norm legt Wert auf die Qualifikation und Ausbildung der Prüfer. Diese müssen über das notwendige Wissen und die erforderlichen Fähigkeiten verfügen, um die Prüfungen fachgerecht durchzuführen.

• Mängelbeseitigung: Wenn während der Prüfung Mängel oder Sicherheitsprobleme festgestellt werden, sind die Anlagenbetreiber verpflichtet, diese zu beheben und sicherzustellen, dass die Anlagen den vorgeschriebenen Standards entsprechen.

Die DIN VDE 0105-100 stellt somit sicher, dass Anlagenprüfungen systematisch und gründlich durchgeführt werden, um die Sicherheit von Personen und Anlagen zu gewährleisten. Die genauen Anforderungen können je nach Art der Anlage variieren, aber die Einhaltung dieser Norm ist in Deutschland von großer Bedeutung, um Unfälle zu verhindern und die Elektrosicherheit zu gewährleisten. In den folgenden Abschnitten werden wir weitere Aspekte der Anlagenprüfung gemäß dieser Norm ausführlicher behandeln, um ein umfassendes Verständnis der Anforderungen und Verfahren zu vermitteln.

Verantwortlichkeiten und Zuständigkeiten

In Bezug auf die Anlagenprüfung nach DIN VDE 0105-100 sind klare Verantwortlichkeiten und Zuständigkeiten von entscheidender Bedeutung. Die Norm definiert, wer für die Planung, Durchführung und Dokumentation der Prüfungen verantwortlich ist, um die Sicherheit und Einhaltung der Norm sicherzustellen.

Anlagenbetreiber:
Der Anlagenbetreiber trägt die Hauptverantwortung für die Einhaltung der DIN VDE 0105-100. Dies beinhaltet die Planung und Organisation der Prüfungen sowie die Umsetzung der erforderlichen Maßnahmen, um die Sicherheit der elektrischen Anlagen zu gewährleisten. Der Anlagenbetreiber ist dafür verantwortlich, qualifiziertes Prüfpersonal zu beauftragen und sicherzustellen, dass alle Prüfungen gemäß den Vorschriften durchgeführt werden.

Prüfer:
Prüfer sind Fachkräfte, die die eigentlichen Prüfungen gemäß den Anforderungen der DIN VDE 0105-100 durchführen. Sie müssen über das notwendige Wissen und die Qualifikationen verfügen, um die Prüfungen sachgerecht auszuführen. Dies beinhaltet das Erkennen von Mängeln, die Dokumentation der Prüfergebnisse und die Empfehlung von Maßnahmen zur Behebung von festgestellten Problemen.

Sicherheitsbeauftragte:
In größeren Anlagen oder Betrieben kann es Sicherheitsbeauftragte geben, die die Einhaltung der Sicherheitsmaßnahmen und Prüfungen gemäß der DIN VDE 0105-100 überwachen. Diese Personen sind dafür verantwortlich, sicherzustellen, dass die Prüfungen ordnungsgemäß durchgeführt und dokumentiert werden.

Behörden und Vorschriften:
In einigen Fällen kann es behördliche Anforderungen und Vorschriften geben, die die Anlagenprüfung betreffen. Es liegt in der Verantwortung des Anlagenbetreibers, sicherzustellen, dass diese Vorschriften ebenfalls eingehalten werden.

Die klare Aufteilung von Verantwortlichkeiten und Zuständigkeiten gewährleistet, dass die Anlagenprüfung ordnungsgemäß durchgeführt wird und dass potenzielle Gefahren erkannt und behoben werden. Die Zusammenarbeit zwischen Anlagenbetreibern, Prüfern und anderen involvierten Parteien ist entscheidend, um die Elektrosicherheit zu gewährleisten und die Anforderungen der DIN VDE 0105-100 zu erfüllen.

Prüfverfahren und Prüfmethoden

Die DIN VDE 0105-100 legt detaillierte Prüfverfahren und -methoden fest, die bei der Anlagenprüfung zu befolgen sind. Diese Prüfverfahren dienen dazu, die Sicherheit und Funktionalität elektrischer Anlagen und Betriebsmittel sicherzustellen. Im Folgenden werden einige der Schlüsselaspekte dieser Prüfverfahren und -methoden erläutert:

• Sichtprüfung: Eine grundlegende Inspektion der Anlage ist oft der erste Schritt. Dies beinhaltet die Überprüfung auf äußerliche Schäden, Verschmutzungen und unzulässige Veränderungen. Der Prüfer untersucht Schaltschränke, Kabel, Steckdosen und andere Komponenten auf offensichtliche Mängel.

• Funktionsprüfung: Die Funktionsprüfung stellt sicher, dass die Anlage ordnungsgemäß arbeitet. Dies umfasst das Testen von Schutzschaltern, das Überprüfen von Verbindungen und das Prüfen der Funktionalität von elektrischen Geräten und Maschinen.

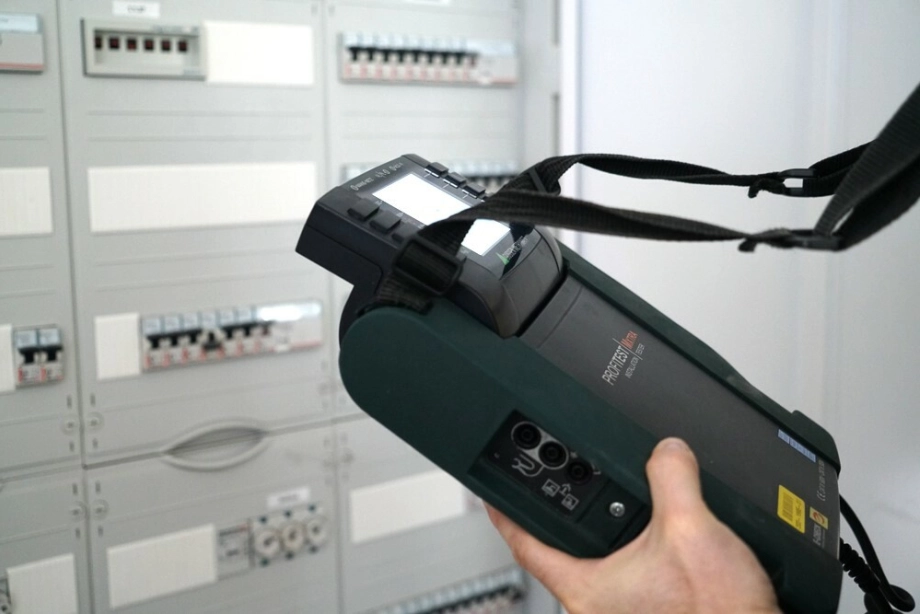

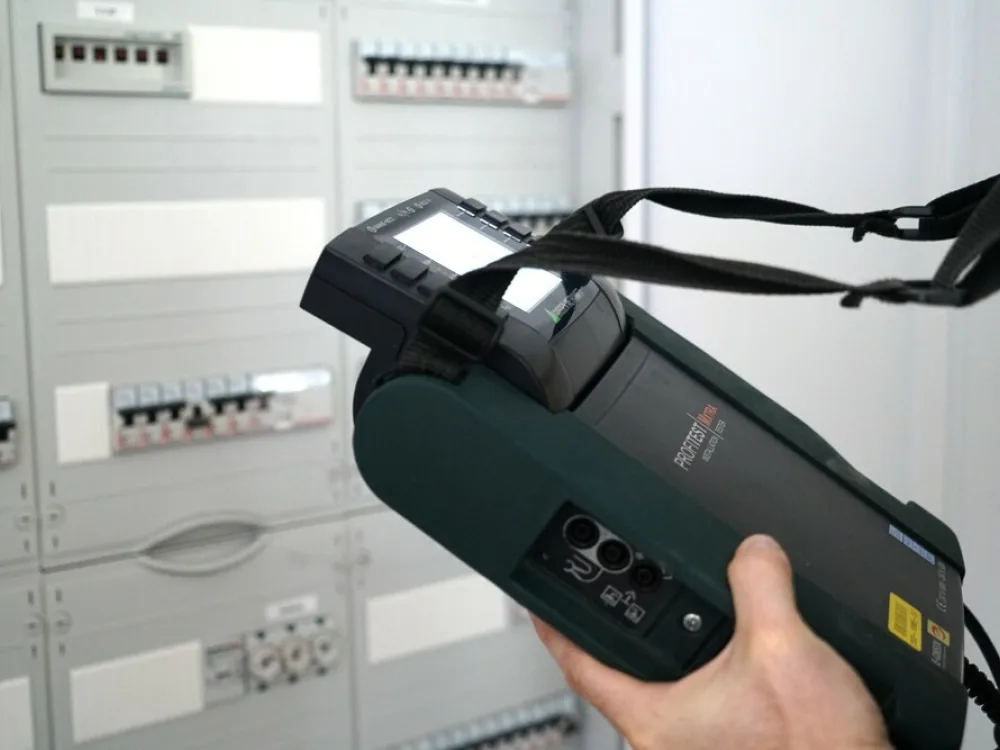

• Messverfahren: Elektrische Messungen sind ein wesentlicher Bestandteil der Anlagenprüfung. Hierbei werden beispielsweise Isolationswiderstandsmessungen, Erdungswiderstandsmessungen und Leckstrommessungen durchgeführt. Diese Messungen dienen dazu, sicherzustellen, dass die elektrischen Komponenten den erforderlichen Normen entsprechen.

• Überprüfung von Schutzmaßnahmen: Die DIN VDE 0105-100 fordert die Prüfung von Schutzmaßnahmen, wie Fehlerstromschutzschalter (RCD) und Überspannungsschutz. Es wird überprüft, ob diese Schutzvorrichtungen ordnungsgemäß funktionieren und im Bedarfsfall auslösen.

• Dokumentation: Während der Prüfung werden die Ergebnisse sorgfältig dokumentiert. Dies umfasst die Erfassung von Prüfdaten, die Dokumentation festgestellter Mängel und die Empfehlung von Maßnahmen zur Mängelbeseitigung.

Diese Prüfverfahren und -methoden sind darauf ausgerichtet, die Elektrosicherheit zu gewährleisten und sicherzustellen, dass die Anlagen den geltenden Normen und Sicherheitsstandards entsprechen. Die genauen Verfahren und Methoden können je nach Art der Anlage und den spezifischen Anforderungen variieren.

Sicherheitsaspekte in der Anlagenprüfung nach DIN VDE 0105-100

Die Sicherheit steht im Mittelpunkt der Anlagenprüfung gemäß der DIN VDE 0105-100. Diese Norm legt klare Sicherheitsaspekte fest, um das Risiko von Unfällen und Gefährdungen im Zusammenhang mit elektrischen Anlagen und Betriebsmitteln zu minimieren. Hier sind einige der Schlüsselaspekte der Sicherheitsaspekte in der Anlagenprüfung:

• Gefahrenanalyse: Bevor Prüfungen beginnen, ist eine gründliche Gefahrenanalyse notwendig. Dies beinhaltet die Identifizierung potenzieller Risiken und Gefahrenquellen in der elektrischen Anlage. Ein solides Verständnis dieser Gefahren ermöglicht es, angemessene Sicherheitsmaßnahmen zu ergreifen.

• Persönliche Schutzausrüstung (PSA): Die DIN VDE 0105-100 schreibt vor, dass Prüfer und alle Personen, die an der Prüfung beteiligt sind, die erforderliche persönliche Schutzausrüstung (PSA) tragen müssen. Dies kann Schutzhelme, Schutzbrillen, Handschuhe und andere Sicherheitsausrüstung umfassen, um Verletzungen zu verhindern.

• Arbeitssicherheit: Die Anlagenprüfung erfordert strenge Sicherheitsvorkehrungen, um sicherzustellen, dass Prüfer und alle anderen Beteiligten während der Prüfungen geschützt sind. Dies schließt Maßnahmen wie das Sperren von Schaltanlagen und das Erstellen von Sicherheitszonen ein.

• Schutzmaßnahmen: Die Norm legt besonderen Wert auf Schutzmaßnahmen, um Gefahren für Personen und Anlagen zu minimieren. Dazu gehören Schutzleiter, Isolationsüberwachung und Fehlerstromschutzschalter (RCD). Die Funktionsfähigkeit dieser Schutzmaßnahmen wird während der Prüfung überwacht.

• Erkennung von Gefahrenstellen: Während der Prüfung werden mögliche Gefahrenstellen, wie beschädigte Kabelisolierungen oder überlastete Schaltkreise, sorgfältig überprüft. Die Identifikation dieser Gefahren ermöglicht es, notwendige Maßnahmen zur Beseitigung zu ergreifen.

• Notfallmaßnahmen: Es müssen klare Notfallmaßnahmen definiert sein, die im Falle eines Unfalls oder einer Gefährdungssituation ergriffen werden können. Dazu gehören Erste-Hilfe-Maßnahmen und die Alarmierung der entsprechenden Stellen.

Die Einhaltung der Sicherheitsaspekte in der Anlagenprüfung nach DIN VDE 0105-100 ist von entscheidender Bedeutung, um Unfälle und Verletzungen zu verhindern. Diese Sicherheitsmaßnahmen gewährleisten nicht nur die Sicherheit der Prüfer, sondern auch die Sicherheit von Personen, die die elektrischen Anlagen nutzen.

Wann müssen Anlagen geprüft werden?

Die Prüfung erfolgt in verschiedenen Situationen:

Vor der Inbetriebnahme

• nach Installation
• nach Änderungen

Wiederkehrend

• in regelmäßigen Intervallen

Nach besonderen Ereignissen

• Schäden
• Umbauten
• Störungen

Wie oft muss eine Anlagenprüfung erfolgen?

Die Prüffristen werden individuell festgelegt.

Einflussfaktoren:

• Art der Anlage
• Nutzung
• Umgebungsbedingungen
• Gefährdungspotenzial

Es gibt keine pauschalen Fristen – entscheidend ist die Gefährdungsbeurteilung.

Qualifikation und Ausbildung von Prüfern

Die Qualifikation und Ausbildung von Prüfern ist ein kritischer Aspekt der Anlagenprüfung gemäß der DIN VDE 0105-100. Prüfer müssen über das notwendige Fachwissen und die erforderlichen Fähigkeiten verfügen, um die Prüfungen gemäß den Normen und Sicherheitsstandards durchzuführen. Hier sind einige wichtige Aspekte der Qualifikation und Ausbildung von Prüfern:

• Fachliche Qualifikation: Prüfer müssen eine angemessene fachliche Qualifikation in Elektrotechnik oder einem verwandten Bereich besitzen. Dies gewährleistet, dass sie über das erforderliche Verständnis der elektrischen Anlagen und Betriebsmittel verfügen.

• Normen und Vorschriften: Prüfer müssen die relevanten Normen und Vorschriften, einschließlich der DIN VDE 0105-100, gut kennen und verstehen. Sie müssen in der Lage sein, diese Normen in der Praxis anzuwenden.

• Praktische Erfahrung: Die Ausbildung von Prüfern beinhaltet oft praktische Erfahrung in der Durchführung von Anlagenprüfungen. Dies ermöglicht es ihnen, die Prüfverfahren und -methoden sicher und effektiv anzuwenden.

• Fortbildung: Die Elektrotechnik ist ein sich ständig weiterentwickelndes Feld. Prüfer müssen regelmäßig an Schulungen und Fortbildungen teilnehmen, um auf dem neuesten Stand zu bleiben und Änderungen in den Normen und Technologien zu berücksichtigen.

• Sicherheitsaspekte: Prüfer müssen Sicherheitsaspekte verstehen und sicherstellen, dass alle erforderlichen Sicherheitsvorkehrungen während der Prüfungen getroffen werden. Dies schließt die Nutzung persönlicher Schutzausrüstung und die Beachtung von Sicherheitsprotokollen ein.

• Dokumentation: Die Ausbildung umfasst auch die ordnungsgemäße Dokumentation der Prüfergebnisse. Prüfer müssen in der Lage sein, Prüfprotokolle zu erstellen und die Ergebnisse gemäß den Anforderungen festzuhalten.

Die DIN VDE 0105-100 legt besonderen Wert auf die Qualifikation und Ausbildung von Prüfern, um sicherzustellen, dass die Prüfungen gemäß den Normen durchgeführt werden. Qualifiziertes Prüfpersonal spielt eine Schlüsselrolle bei der Gewährleistung der Sicherheit von Personen und Anlagen.

Wichtige Prüfpunkte in der Praxis

Besonders relevant sind:

• Schutzmaßnahmen gegen elektrischen Schlag
• Absicherungen und Schutzeinrichtungen
• Steuerungen und Sicherheitssysteme
• mechanische Stabilität
• Energieversorgung

👉 Fehler in diesen Bereichen haben oft gravierende Folgen.

Typische Fehler in Unternehmen

• Anlagen werden nicht regelmäßig geprüft
• Prüffristen sind unklar
• Änderungen werden nicht bewertet
• Prüfungen werden nicht dokumentiert
• Verantwortung ist nicht klar geregelt

👉 Besonders kritisch:
„Die Anlage läuft – also ist sie sicher“

Verantwortung im Unternehmen

Der Arbeitgeber ist verantwortlich für:

• Organisation der Prüfungen
• Auswahl geeigneter Personen
• Dokumentation
• Mängelbeseitigung

Verantwortung bleibt auch bei externer Unterstützung bestehen.

Fazit: Anlagenprüfung als Grundlage der Betriebssicherheit

Die Anlagenprüfung ist ein zentraler Bestandteil der betrieblichen Sicherheitsorganisation.

Nur durch regelmäßige und fachgerechte Prüfungen lassen sich:

• Risiken minimieren
• Ausfälle vermeiden
• gesetzliche Anforderungen erfüllen
